카메라 NK5100VD-SIR6-AF

1/2.8” 소니 STARVIS 초고감도 5MP 센서
AI 지원 고성능/저발열 국산 SoC 적용
AI 이벤트 (영역침입, 라인크로싱, 배회 / 쓰러짐(*옵션))
3DNR 적용(노이즈 제거)
디지털 영상 흔들림 보정(DIS) 기능
트루 WDR 지원(120dB)
안개제거(De-Fog) 기능
H.265 / H.264 지원
Onvif / PoE 지원
국내 연구개발 및 제조
Korea SoC 카메라

개요
사양
다운로드

국산 AI SoC 및 초고감도 이미지 센서
고성능 국산 AI SoC 적용으로 신뢰성 있는 AI 이벤트 지원
저발열 국산 AI SoC 적용으로 발열 노이즈 최소화 및 안정성 향상
초고감도의 SONY STARVIS CMOS 센서를 탑재하여 야간 저조도 환경에서도 밝고, 선명한 화질 구현

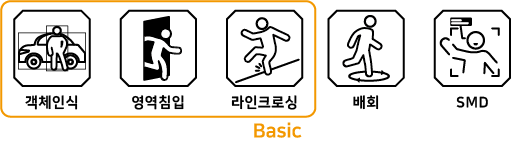

AI 이벤트
AI 딥러닝 엔진 탑재로 AI 이벤트 지원
지원 AI 이벤트 : 객체인식, 영역침입, 라인크로싱, 배회, SMD / 쓰러짐(*옵션)

SMD Smart Motion Detection
일반적인 MD방식과 달리 AI기반으로 객체의 움직임만을 감지해 이벤트를 제공하는 방식
(MD : 영상의 모든 픽셀(색상) 변화를 움직임으로 인식해 이벤트 제공)

Made in Korea
순수 국내 연구개발 및 생산으로, 믿을 수 있는 품질과 합리적인 가격의 경쟁력 있는 제품

Korea Soc Camera

영문(English)

[제품사양]

비디오
비디오 압축		H.265(HEVC) main@L5.1, H.264(AVC) baseline/main/high@L5.2, MJPEG
해상도		스트림1 : 2592×1944, 2560×1440, 1920×1440, 1920×1080 스트림2 : 1280×960, 1280×720, 640×480, 640×360 스트림3 : 640×480, 640×360, 320×240, 320×184 스트림4 : 1280×960, 1280×720, 640×480, 640×360
비트레이트		100Kbps ~ 10Mbps
비트레이트 제어		CBR
프레임레이트		최대 30fps@5M(2592×1944)
GoP		최대 120
스트리밍		스트림1 : 1920×1080 ~ 2592×1944@30fps 스트림2 : 640×360 ~ 1280×960@30fps 스트림3 : 320×184 ~ 640×480@30fps 스트림4 : 640×360 ~ 1280×960 (MJPEG)@5fps
카메라
이미지센서		1/2.8” 5.1Megapixel Starvis CMOS Sensor
최대 해상도		2592(H) × 1944(V) = 5.1M pixels
영상출력		순차 주사 방식 (Progressive Scan)
최저조도	칼라	0.02Lux@50IRE, F1.3
최저조도	흑백	0.0005Lux@50IRE, F1.3, 0Lux(IR LED On)
렌즈	Day & Night	True Day & Night
	타입	DC Auto Iris, 2.7~12mm, F1.3, IR Corrective Mega Pixel Lens
	화각	H:108.78°(광각)—32.27°(망원) V: 57.22°(광각)—18.15°(망원) D: 130.54°(광각)—37.02°(망원)
카메라 기능	Day/Night 전환	자동 / 색상 / 흑백 / 외부 / 저조도 / 스케줄 변경
	자동 포커스	랜즈 초기화, 원푸시 자동 초점, 자동 초점 실행, 주야간 자동 초점, 줌 추적
	역광보정	WDR(120dB), BLC, HLC
	신호 대 잡음비(SNR)	52dB 이상
	자동이득제어(AGC)	지원
	명암비 개선(ACE)	지원
	노이즈제거(DNR)	지원
	슬로우셔터(DSS)	OFF / AUTO / x2 / x4 / x8 / x16 / x32 / x64
	선명도(SHARPNESS)	0~255
	영상회전(Mirror)	좌/우(Horizontal), 상/하( Vertical)
	화이트밸런스	자동 / 자동 확장 / 사전 설정 / 수동
	셔터	실내, 실내-흐림방지, 실외, 실외-흐림방지, 깜빡임 방지, 수동 (1/30~1/30000, 11steps)
	프라이버시 마스크	지원 (최대 8개)
	이벤트	움직임 감지, 탬퍼링 감지, 스마트 모션 감지(*옵션)
	안개제거(DE-FOG)	지원
	AI 기능	영역 침범, 라인크로싱, 배회, 쓰러짐(옵션), 연기감지(옵션)
	IR거리	80m
카메라 타이틀(OSD)	크기	16 ~ 250 pixel
	색	검정, 파랑, 녹색, 빨강, 노랑, 흰색
	정렬	왼쪽 상단, 가운데 상단, 오른쪽 상단, 왼쪽 중단, 정가운데, 오른쪽 중단, 왼쪽 하단, 가운데 하단, 오른쪽 하단, 직접입력
입출력
알람	입력	1 TTL level 입력(3.3V) (*)
알람	출력	1 TTL level 출력
비디오 출력	출력 방식	CVBS 1.0 Vp-p / 75Ω composite
비디오 출력	해상도	720×480@60i, 720×576@50i
오디오	출력 방식	1 RCA (1 Vpp)
오디오	압축	G.711 u-law (64Kbps, 8KHz, 16bit Sampling)
시스템
계정		계정별 접근권한 설정, 비밀번호 초기화, 계정 추가/삭제/수정
관리		시스템 로그, 시간 설정
업그레이드		Iptool 업그레이드, 웹페이지 업그레이드, 비상 업그레이드
유지보수		설정 초기화, 재시작, 일부 설정만 초기화, 스케줄 재부팅(*)
웹페이지 언어		한국어, 영어
네트워크 & 소프트웨어
네트워크 & 소프트웨어	이더넷	RJ-45 (10/100BASE-T)
	네트워크 타입	고정 IP, 자동할당 IP(DHCP)
	DDNS	WNS(), WRS()
	포트	HTTP : 80 / HTTPS : 443 / Onvif : 80 / RTSP : 554
	네트워크 프로토콜	HTTP, HTTPS, RTSP/RTP, TCP/IP, UDP, ARP, ICMP, DHCP, NTP, UPnP (*)
	카메라 프로토콜	Onvif Profile S, WESP
	동시접속 스트리밍	NVR(Onvif/Wesp) 최대 2대 WEB 최대 7개 RTSP 최대 4개
	일광 절약 시간제(DST)	지원
	웹 브라우저	Chrome, Edge, Safari, Firefox
	웹 뷰어	HTML5 플러그인 프리 웹뷰어(맥, 리눅스, 윈도우 지원)
	PC CMS 소프트웨어	Control Center, Control Center Pro
	모바일 뷰어	지원 (Android, iOS)
	릴레이 서버	WinRDS
보안	TLS	지원
	사용자 접속 로그	지원
	IP주소 필터링	지원
	세션 잠금	지원(*)
동작 환경 및 전원
전원		DC 12V ± 10%, PoE(802.3af, 36V~57V)
치수		ø147 × 148 mm
소비전력		DC : IR OFF : 3W - 표준 / IR ON : 7.5W - 최대 PoE : IR OFF : 5.5W - 표준 / IR ON : 9.5W - 최대
동작 온도		-10°C ~ 45°C(+14°F ~ +113°F)
동작 습도		0% RH ~ 80% RH
보호 등급		IP66(*)
인증		KC, FCC, CE, TTA (*)
무게		1,300g

QA2.15

( * 표시: 지원 예정 )
제품의 사양은 성능 및 품질 향상을 위해 사전 예고없이 변경 될 수 있습니다.

[Specification]

Video
Compression		H.265(HEVC) main@L5.1, H.264(AVC) baseline/main/high@L5.2, MJPEG
Resolution		Stream1 : 2592×1944, 2560×1440, 1920×1440, 1920×1080 Stream2 : 1280×960, 1280×720, 640×480, 640×360 Stream3 : 640×480, 640×360, 320×240, 320×184 Stream4 : 1280×960, 1280×720, 640×480, 640×360
Bitrate		100Kbps ~ 10Mbps
Bitrate Control		CBR
Frame Rate		Max. 30fps@5M (2592×1944)
GoP		Max. 120
Streaming		Stream1 : 1920×1080 ~ 2592×1944@30fps Stream2 : 640×360 ~ 1280×960@30fps Stream3 : 320×184 ~ 640×480@30fps Stream4 : 640×360 ~ 1280×960 (MJPEG)@5fps
Camera
Image Sensor		1/2.8” 5.1Megapixel Starvis CMOS Sensor
Max. Resolution		2592(H) × 1944(V) = 5.1M pixels
Video Output		Progressive Scan
Min. Illumination	Color	0.02Lux@50IRE, F1.3
Min. Illumination	B/W	0.0005Lux@50IRE, F1.3, 0Lux(IR LED On)
Lens	Day & Night	True Day & Night
	Type	DC Auto Iris, 2.7~12mm, F1.3, IR Corrective Mega Pixel Lens
	Angle	H:108.78°(wide)—32.27°(tele) V: 57.22°(wide)—18.15°(tele) D: 130.54°(wide)—37.02°(tele)
Features	Day/Night	Auto / Color / B&W / Extern / Low Light Color / Scheduled Switch
	Auto Focus	Lens Calibration, OnePush AF, D&N AF, Zoom Tracking, Power On AF
	Image Enhancement	WDR(120dB), BLC, HLC
	AGC	Support
	SNR	More than 52dB
	ACE	Support
	DNR	Support
	DSS	OFF / AUTO / x2 / x4 / x8 / x16 / x32 / x64
	SHARPNESS	0~255
	Mirror	left/right(Horizontal), top/bottom( Vertical)
	Whitebalance	Auto / AutoExt / Preset / Manual
	Shutter	INDOOR, OUTDOOR, INDOOR-ANTI BLUR, OUTDOOR-ANTI BLUR, MANUAL(1/30~1/30000, 11steps)
	Privacy Mask	Support (Max. 8)
	Event	Motion detection, Tampering detection, Smart MD(*Option)
	DE-FOG	Support
	AI feature	Intrusion detection, Line crossing, Loitering, Fall down(Option), Smoke(Option)
	IR distance	80m
OSD	Size	16 ~ 250 pixel
	Color	Black, Blue, Green, Red, Yellow, White
	Position	Adjustable
Input / Output
Alarm	Input	1 TTL level in(3.3V) (*)
Alarm	Output	1 TTL level out
Video Output	Output	CVBS 1.0 Vp-p / 75Ω composite
Video Output	Resolution	720×480@60i, 720×576@50i
Audio	Output	1 RCA (1 Vpp)
Audio	Compression	G.711 u-law (64Kbps, 8KHz, 16bit Sampling)
System
User		Access rights per account, initialize password, Account Add/Delete/Modify
Management		System log, Time setting
Upgrade		Iptool upgrade, Webpage upgrade, Emergency upgrade
Maintenance		Initialize Settings, Restart, Initialize partial settings, scheduled reboot (*)
Webpage Language		Korean, English
Network & Software
Network & Software	Ethernet	RJ-45 (10/100BASE-T)
	Network Type	Fixed IP, DHCP
	DDNS	WNS(), WRS()
	Port	HTTP : 80 / HTTPS : 443 / Onvif : 80 / RTSP : 554
	Protocol	HTTP, HTTPS, RTSP/RTP, TCP/IP, UDP, ARP, ICMP, DHCP, NTP, UPnP (*)
	IP Camera Protocol	Onvif Profile S, WESP
	Simultaneous Live View	Up to 2 streams with NVR(Onvif/WESP) Up to 7 streams with WEB Up to 4 streams with RTSP
	DST	Support
	Web Browser	Chrome, Edge, Safari, Firefox
	Web Viewer	HTML5 Plug-in free(Mac, Linux, Windows)
	PC CMS Software	Control Center, Control Center Pro
	Mobile Viewer	Support (Android, iOS)
	Relay Server	WinRDS
Security	TLS	Support
	User Access Logs	Support
	IP address filter	Support
	Session Close	Support(*)
Environment
Power		DC 12V ± 10%, PoE(802.3af, 36V~57V)
Dimension		ø147 × 148 mm
Power Consumption		DC : IR OFF : 3W - Standard / IR ON : 7.5W - Max PoE : IR OFF : 5.5W - Standard / IR ON : 9.5W - Max
Operation Temperature		-10°C ~ 45°C(+14°F ~ +113°F)
Operation Humidity		0% RH ~ 80% RH
Protection		IP66(*)
Certifications		KC, FCC, CE, TTA (*)
Weight		1,300g

QA2.15

( * Marks: Scheduled to be supported )
Specifications are subject to change without notice for product improvement.

분류	파일명	등록일	다운로드
리플렛	Leaflet_NK5100VD-SIR6-AF_KR_1.4.pdf	2025-05-28	다운로드
도면	Drawing_K-VD-S6.zip	2025-01-15	다운로드
인증서	Certificate(KC_IP)_NK5100VD-SIR6-AF.zip	2023-09-15	다운로드
매뉴얼	Manual_NKx100_KR_1.0.2.pdf	2025-03-11	다운로드
펌웨어	Firmware_NK5100_1.6.21_M.zip	2025-10-24	다운로드
소프트웨어	IPtool(NKx100)_3.0.2.zip	2025-09-08	다운로드
