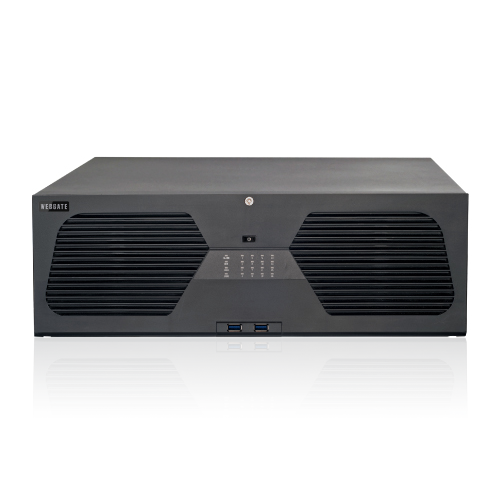

NVR UHN6400-H16S

64채널 실시간 동시 녹화 및 검색 가능
400Mbps 녹화 대역폭
최대 4K UHD 해상도 입력 및 출력(HDMI) 가능
최대 3개 모니터 출력 및 Spot 모니터 가능
Onvif Profile S 버전 지원
H.264, H.265 듀얼코덱 지원
12TB HDD 지원, SATA 16개, eSATA 1개(*예정) 장착 가능
최대 128TB(SATA, eSATA), 256TB(UHS04R) 확장 지원
핫스왑 지원
프론트 패널 착탈식 구조
카메라 자동 검색 및 간편 등록(카메라 추가 마법사) 지원
특화장비 솔루션(비상벨, 홈네트워크 등) 연동
유무선 USB 키보드 연결 지원
Remote DVR(원격 DVR/NVR 제어) 지원
업계최초 HTML5 웹뷰어 지원

개요
사양
다운로드

Onvif
NVR 표준 프로토콜인 Onvif의 최신 버전을 지원하여 타사 IP 카메라와의 호환 및 상호 운용 가능
국내·외 약 40개사, 100개 이상 제품의 연동 테스트를 통한 호환성 검증 완료, 추가 연동 요청시 무료 개발 가능

4K UHD
Full-HD 보다 2배 더 선명한 4M QHD, 4배 더 선명한 4K UHD 해상도의 영상까지 저장 가능한 NVR
4K UHD(HDMI) 출력 지원으로 4K 모니터를 통한 고해상도 영상의 모니터링 가능

Hotswap
프론트 패널 착탈식 구조로 시스템 전원을 끄지 않고 HDD를 교환할 수 있어 HDD 추가 및 장애에 따른 유연한 대처 가능

HDD 16bay 지원
최대 16개의 HDD 장착을 통한 저장용량 확장으로 충분한 저장기간 확보와 효율적인 데이터 관리 가능
외장 스토리지(UHS04R)을 활용한 저장용량 확장(256TB) 및 RAID 구성 가능

Remote DVR　원격 DVR/NVR의 완벽한 제어 -특허
DVR(NVR)의 메인화면 출력을 PC에 그대로 공유하여 OSD 메뉴 조작을 통한 실시간 원격 제어 및 감시 가능

전용 VMS 무료 지원
최대 1024대의 NVR 연결, 막강한 기능으로 효율적인 원격 모니터링이 가능한 전용 VMS(Control Center) 무료 제공

영문(English)

[제품사양]

비디오 입력
비디오 입력	채널	64CH IP 비디오 입력
	프로토콜	WESP, Onvif Profile S
	포멧	H.264, H.265
	해상도	스트림 1: 1280x720~3840x2160 스트림 2: 352x240~960x540
	대역폭	400Mbps
	스트림	RTSP over TCP, RTSP over HTTP
	PoE	미지원
	PoE 모드	미지원
비디오 출력
비디오 출력	포트	2HDMI, 1VGA
	포멧	HDMI1: 4K/1080p / HDMI2 : same as VGA VGA : 1920×1080, 1280×1024, 1024×768, 800 X 600
	모드	즉시 재생 / Search
	디스플레이	주 : 1, 4, 6, 9, 10, 13, 16, 25, 36, 64 분할 화면 스팟(*) : 1, 4, 9, 16 분할 화면
녹음
압축 방식	H.264 / H.265
해상도	스트림 1: 1280x720~3840x2160 스트림 2: 352x240~960x540
레이트	총 1920 fps, Max 30fps/ch @ 4K
비트레이트	스트림 1 : 최대 8Mbps 스트림 2 : 최대 2Mbps
모드	일반/이벤트 녹화 / 스케쥴/이벤트 녹화 / 비상 녹화
스케쥴	24hrs / 7days
재생
모드	즉시 재생 / Search
재생 속도	1x, 2x, 4x, 8x, 16x, 32x, 64x
검색 유형	Time/Calender, Event, Thumbnail(Time, Motion), Text
재생 차단	1day ~ 365days
이벤트 & 알람
이벤트 소스	동작 감지, Sensor input, 비디오 손실, Text input, AI, 불꽃, 온도, System
이벤트 확인 일정	24hrs / 7days
이벤트 작업	Relay, 부저, 이메일, FTP, 영상 팝업, 카메라 프리셋, 알람 푸시, 시스템 알람
텍스트 입력	POS/ATM support, AVE VSI Pro/Hydra support
시스템 알람
이벤트 소스	HDD fail. HDD almost full, Password fail, WRS/DDNS fail, Recording Fail
이벤트 작업	팝업 메시지, 부저, 이메일, Relay, 알람 푸시
오디오
입 / 출력	1 RCA (1 Vpp) input / HDMI & RCA output
압축 방식	G.711u
방향	Both
PTZ
프로토콜	IP Camera with Onvif protocol & WESP protocol
네트워크
이더넷	2 기가비트 이더넷 RJ-45 port (10/100/1000Mbps)
프로토콜	WESP, HTTP, RTSP/RTP, (Onvif), UPnP, RADIUS, TCP/IP, UDP, ARP, ICMP, DHCP, PPPoE, SMTP, SNMP, SNTP, TLS
DDNS	WNS, DynDNS, NoIP, WRS
TX 대역폭	78Mbps
NTP	모드 : Server / Clinet / Both Server : 공용 / 사설
사용자	총 10 Users (모니터+재생) 재생 사용자 3
TLS	지원
서버 스트리밍	원격 DVR
보안
사용자 레벨	1 admin, 10 users
사용자 권한	Menu, PTZ, Relay, Playback, Power off, Copy, Network MIC, Camera Setup
IP 필터링	10 IP address ranges
스토리지 & 백업
저장 장치	16 SATA HDDs, 1 eSATA
RAID 레벨	External storage including network storage UHS04R (Level 1/5/10)
파일 시스템	High-performance proprietary file system Data-loss protection against power interrupt
용량	최대 128TB (eSATA 사용 시), 최대 256TB 사용 시 UHS04R 12TB HDD 지원 per SATA Port (Recommended to use more than 3TB capacity HDDs)
백업 타입	다중 채널 exe 파일, 단일 채널 avi 파일, JPEG(캡처)
백업 장치	2 USB 2.0 drive (front), 1 USB 3.0 drive (rear) FAT32(Max 32GB), NTFS
S.M.A.R.T.	상태 점검 및 알람, Reallocation 섹터 모니터링 및 알람
직렬 & I/O
직렬 포트	1 RS-485 K/B, 1 RS-485 P/Z*
센서 입력	8 Dry-contacts + sensor of IP camera
릴레이 출력	Software-controlled 4 relay outputs Max 250V AC / 3A, 30V DC / 3A
컨트롤러
장치	조이스틱 키보드(옵션), Mouse
소프트웨어
HTML5 웹브라우저	모니터링 / 이벤트 / PTZ / HTML5를 지원하는 브라우저의 재생
ActiveX 웹브라우저	모니터링 / 이벤트 / PTZ / IE용 재생
스마트폰 앱	모니터링 / 재생 / 알람 푸시 / PTZ / 오디오 / iPhone 및 Android로 로그 보기
CMS	Control Center, 최대 1024 Units
SDK	ActiveX(COM) SDK
동작 환경 및 전원
외형	437(W) × 483(D) × 143(H) mm
무게	10.06kg (HDD 제외)
사용 온도	5°C ~ 45°C (41°F ~ 113°F)
사용	80% 미만, 결로 없음
전압	AC 100~240V, 50/60Hz
IPFR	미지원
소비 전압	최대 30W (스토리지 미포함)
인증	KC, FCC, CE

QA1.29
( * 표시: 지원 예정)

제품의 사양은 성능 및 품질 향상을 위해 사전 예고 없이 변경될 수 있습니다.

[Specification]

VIDEO INPUT
VIDEO INPUT	Channel	64CH IP video input
	Protocol	WESP, Onvif Profile S
	Format	H.264, H.265
	Resolution	1st stream: 1280x720~3840x2160 2nd stream: 352x240~960x540
	Performance	400Mbps
	Stream	RTSP over TCP, RTSP over HTTP
	PoE	Not supported
	PoE Mode	Not supported
VIDEO OUTPUT
Video output	Port	2HDMI, 1VGA
	Format	HDMI1: 4K/1080p / HDMI2 : same as VGA VGA : 1920×1080, 1280×1024, 1024×768, 800 X 600
	Modes	Duplicate : HDMI1, HDMI2, VGA main Spot* : HDMI1 main, HDMI2 / VGA spot Main only : HDMI1 main, HDMI2 / VGA off
	Display	Main : 1, 4, 6, 9, 10, 13, 16, 25, 36, 64 split-screen Spot* : 1, 4, 9, 16 split-screen
RECORDING
Compression	H.264 / H.265
Resolution	1st stream: 1280x720~3840x2160 2nd stream: 352x240~960x540
Rate	Total 1920 fps, Max 30fps/ch @ 4K
Bitrate	1st stream : Max. 8Mbps 2nd stream : Max. 2Mbps
Mode	Manual&Event / Schedule&Event / Emergency
Schedule	24hrs / 7days
PLAYBACK
Mode	Instant Playback / Search
Speed	1x, 2x, 4x, 8x, 16x, 32x, 64x
Search type	Time/Calender, Event, Thumbnail(Time, Motion), Text
Block playback	1day ~ 365days
EVENT & ALARM
Event source	Motion detection, Sensor input, Video Loss, Text input, AI, Flame, Thermal, System
Event check schedule	24hrs / 7days
Event action	Relay, Buzzer, E-mail, FTP, Video pop-up, Camera Preset, Mobile Alarm Push, System alarm
Text input	POS/ATM support, AVE VSI Pro/Hydra support
SYSTEM ALARM
Event source	HDD fail. HDD almost full, Password fail, WRS/DDNS fail, Recording Fail
Event action	Pop-up Message, Buzzer, E-mail, Relay, Mobile Alarm Push
AUDIO
Input/output	1 RCA (1 Vpp) input / HDMI & RCA output
Compression	G.711u
Direction	Both
PTZ
Protocols	IP Camera with Onvif protocol & WESP protocol
NETWORK
Ethernet	2 Gigabit Ethernet RJ-45 port (10/100/1000Mbps)
Protocol	WESP, HTTP, RTSP/RTP, (Onvif), UPnP, RADIUS, TCP/IP, UDP, ARP, ICMP, DHCP, PPPoE, SMTP, SNMP, SNTP, TLS
DDNS	WNS, DynDNS, NoIP, WRS
TX Performance	78Mbps
NTP	Mode : Server / Clinet / Both Server : Public / Private
Users	Total 10 Users (Monitor + Playback) Playback 3 Users
TLS	Supported
Service Streaming	Remote DVR
SECURITY
User level	1 admin, 10 users
User privilege	Menu, PTZ, Relay, Playback, Power off, Copy, Network MIC, Camera Setup
IP filtering	10 IP address ranges
STORAGE & BACKUP
Storage devices	16 SATA HDDs, 1 eSATA
RAID Level	External storage including network storage UHS04R (Level 1/5/10)
File system	High-performance proprietary file system Data-loss protection against power interrupt
Capacity	Max. 128TB with eSATA, Max. 256TB with cascaded UHS04R 12TB HDD Supported per SATA Port (Recommended to use more than 3TB capacity HDDs)
Backup type	Multi-channel exe file, Single channel avi file, JPEG(Capture)
Backup device	2 USB 2.0 drive (front), 1 USB 3.0 drive (rear) FAT32(Max 32GB), NTFS
S.M.A.R.T.	Health checking and alarm, Reallocation sector monitoring and alarm
SERIAL & I/O
Serial port	1 RS-485 K/B, 1 RS-485 P/Z*
Sensor input	8 Dry-contacts + sensor of IP camera
Relay output	Software-controlled 4 relay outputs Max 250V AC / 3A, 30V DC / 3A
CONTROLLER
Device	Joystick Keyboard(option), Mouse
SOFTWARE
HTML5 Webviewer	Monitoring / Event / PTZ / Playback for browser supporting HTML5
ActiveX Webviewer	Monitoring / Event / PTZ / Playback for IE
Smart Phone App.	Monitoring / Playback / Alarm Push / PTZ / Audio / Log View with iPhone & Android
CMS	Control Center, Max. 1024 Units
SDK	ActiveX(COM) SDK
ENVIRONMENTAL & PHYSICAL
Dimension	437(W) × 483(D) × 143(H) mm
Weight	10.06kg (No HDD)
Operating temperature	5°C ~ 45°C (41°F ~ 113°F)
Operating humidity	80% below, free of condensation
Power	AC 100~240V, 50/60Hz
IPFR	Not supported
Power consumption	Max. 30W without Storage
Approval	KC, FCC, CE

QA1.29
(* Marks: Scheduled to be supported)

Specifications are subject to change without notice for product improvement.

분류	파일명	등록일	다운로드
리플렛	Leaflet_UHN6400-H16S_KR_1.81.pdf	2025-12-15	다운로드
도면	Drawing_UHN6400-H16S_201807.pdf	2018-07-25	다운로드
인증서	KC_R-R-WG5-UHN6400-H16S_200316.pdf	2020-04-28	다운로드
출하성적서	Report_UHN6400-H16S_Rev1.pdf	2020-03-30	다운로드
매뉴얼	Manual_UHNseries_KR_(Product1.2_OSD10.8-1.2).zip	2025-05-13	다운로드
펌웨어	Firmware_UHN6400-H16S_10.8.144_build250430.zip	2025-05-12	다운로드
소프트웨어	Softmware_CONTROL_CENTER_7.16.9.zip	2025-12-09	다운로드
간편 매뉴얼	QuickGuide_KR_201807.zip	2024-12-19	다운로드
