HD-SDI 전송방식을 이용하는 HD-CCTV 시스템은 전용의 5C-HFBT 케이블을 사용하는 경우에 약 200m의 전송거리를 갖습니다.

이러한 HD-SDI의 전송거리는 광-컨버터를 활용한 전송방법에 의하여 극복될 수 있으며, 더불어 손쉬운 시공방법을 함께 제공합니다.

광-컨버터와 광-케이블을 이용하면, 최대 20Km까지, Full-HD 영상과 함께 카메라 제어명령의 전송이 가능합니다.

HD-SDI의 전송거리

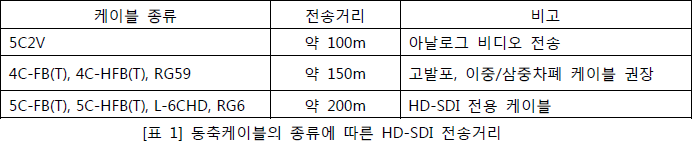

· 동축 케이블을 이용하는 경우, HD-SDI 영상신호의 전송거리는 다음의 [표 1]과 같습니다.

· 일반적으로 HD-CCTV 제품의 전송거리는 RG-59의 동축 케이블을 이용하는 경우 약 150m, 5C-HFBT (또는, RG-6)의 동축 케이블을 이용하는 경우

 약 200m로 일반적인 아날로그 카메라의 전송거리에 비하여 짧습니다.

· HD-CCTV의 전송거리를 늘이기 위하여, 보다 굵은 두께의 동축 케이블을 사용하게 되면 비용의 상승과 더불어 시공시의 케이블 취급이 상당히 어려워 집니다.

광-케이블과 광-컨버터의 사용
· 광-케이블과 광-컨버터을 이용하여 비디오를 전송하게 되면, 최대 20Km까지 외부 노이즈의 유입이나, 거리에 따른 화질의 열화없이 깨끗한 영상을 얻을 수 있습니다.

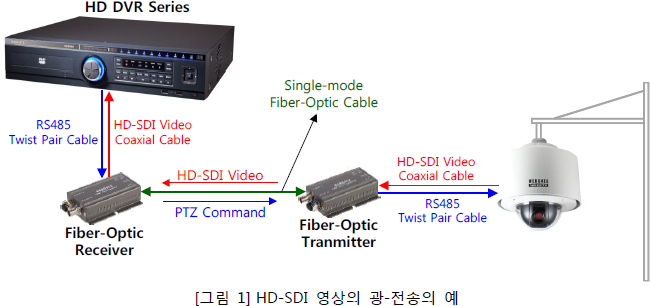

· 아래 [그림1]과 같이, 카메라로부터 DVR 까지의 영상전송 뿐만 아니라, DVR로 부터의 RS485 명령을 카메라로 전달할 수 있어서, 카메라의 OSD 제어

 또는, PTZ 제어기능을 손쉽게 수행할 수 있습니다.


현장조건에 따른 트랜스미터 및 리시버 모델의 선택
· 웹게이트는 1ch, 4ch의 광-트랜스미터와 1ch, 16ch의 광-리시버를 제공하기 때문에, 현장조건에 맞는 가장 최적의 광컨버터를 선택하여 설계할 수 있습니다.

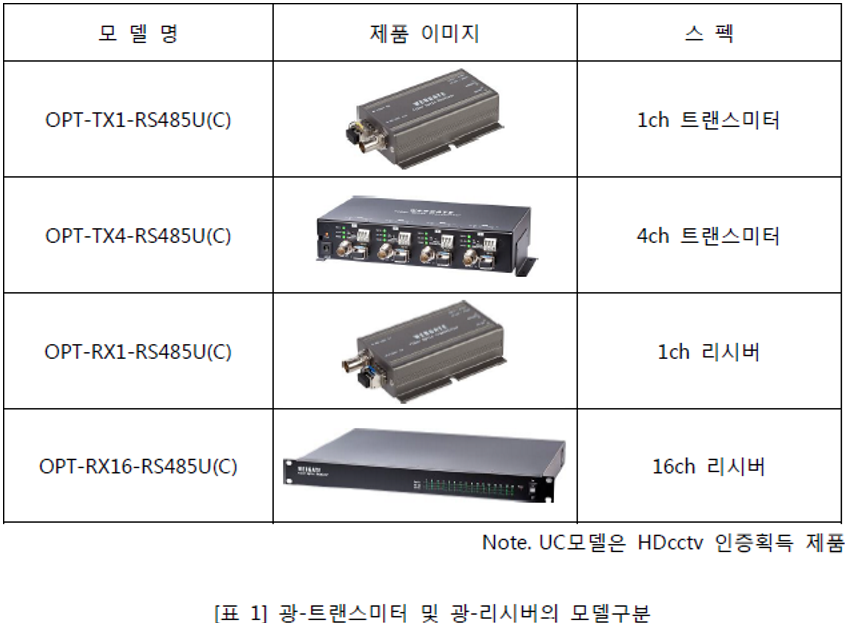

· 아래 [표 1]는 웹게이트에서 제공할 수 있는 광-트랜스미터 및 광-리시버 모델을 보여줍니다.

HD-SDI, HDMI, CVBS 영상신호는 다양한 HD-CCTV 컨버터를 활용하여 활용될 수 있습니다. 아래에 대표적인 활용예를 살펴 보도록 하겠습니다.

HD-CCTV DVR의 영상/음성 출력의 활용

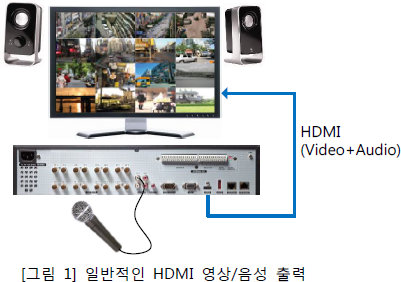

아래의 [그림 1]은 가장 보편적인 활용의 형태로 HDMI 출력영상을 LCD/LED 모니터에 연결하는 예를보여주고 있습니다.

HD-CCTV DVR과 모니터를 HDMI 케이블로 연결하면 HD DVR의 출력 영상이 모니터에 출력되고, 스피커를 통해 음성을 출력할 수 있습니다.

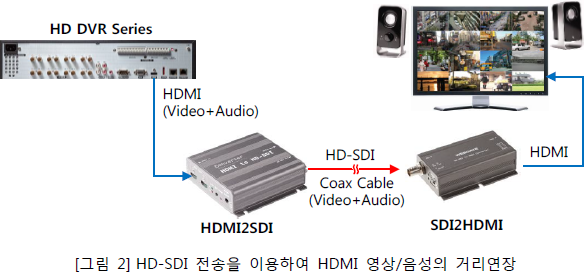

DVR로부터 모니터까지의 거리가 10m 이상인 경우라면, 아래 [그림 2]와 같이 HDMI2SDI 컨버터와 SDI2HDMI 컨버터를 이용하여

최대 150m까지 영상과 음성신호를 연장하여 전송할 수 있습니다.

HD-CCTV DVR을 이용한 PC, DVD, Set-top box 출력의 녹화
PC, DVD, 셋탑박스 등으로 부터의 HDMI 출력을 HDMI2SDI 컨버터를 이용하여 HD-SDI 신호로 변경할 수 있습니다. 또한, 변경된 HD-SDI 신호는

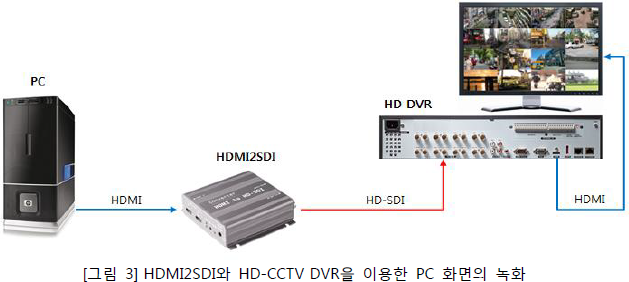

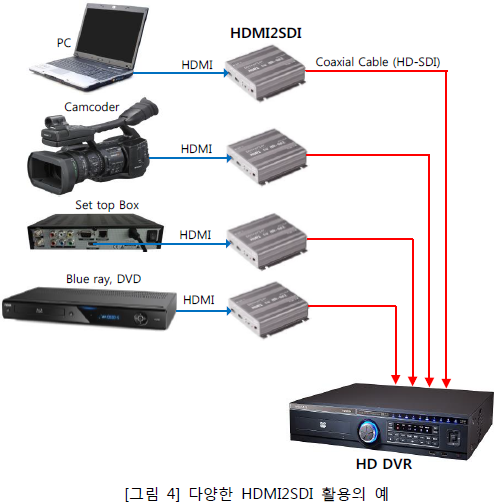

HD DVR에 연결하여 PC 화면을 DVR에 녹화할 수 있습니다. [그림3]은 이와 같은 HDMI2SDI 컨버터의 일반적인 활용예를 보이고 있습니다.

아날로그 카메라 영상을 HD-CCTV DVR에 녹화하는 방법
SD2HD 컨버터는 CVBS 신호를 최대 6개까지 하나의 HD-SDI 신호로 변환할 수 있습니다.

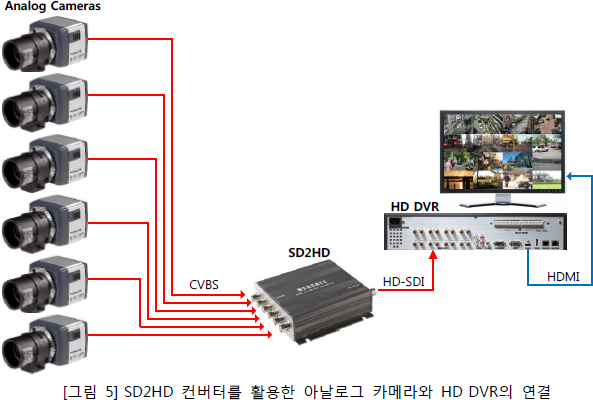

[그림 5]처럼 최대 6대의 아날로그 카메라(SD급)를 SD2HD 컨버터에 입력하고, SD2HD의 출력(HD-SDI)을 HD-CCTV DVR에 연결하여,

HD-CCTV DVR의 1개 채널에 입력하여 녹화하는 것이 가능합니다.
물론, SD2HD에는 1개의 아날로그 카메라만을 접속시킬 수도 있으며, 1/4/6 분할화면 출력을 지원합니다.

HD-SDI 신호를 아날로그 모니터에 출력하는 방법
HD2SD 컨버터는 HD-SDI 신호에 대한 리피터 기능과 더불어 HD 입력신호를 CVBS 신호로 변환 시키는 컨버터입니다.

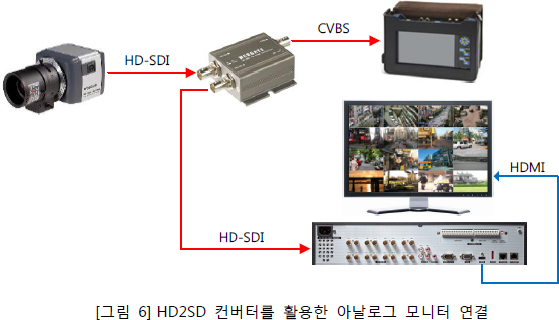

[그림 6]처럼 HD-SDI 카메라를 HD-DVR에 연결함과 동시에, 아날로그(SD) 출력을 함께 활용할 수 있습니다.
