Flame Detection Camera NK2100BL-F2
- Full-HD flame detection camera adopting flame wave detection technology
- Minimizing false alarm by detecting flame wave with customized IR sensor
- Sensing wide angle up to 100˚and long distance up to 30 meters
- 1/2.8” high sensitivity SONY STARVIS sensor
- 4 Multi-Streams
- IR Distance 45m
- AI event (Intrusion detection, Line crossing, Loitering / Fall down(*Option)
- Dust proof/Water proofproven by IP66
- Developed and Manufactured in Korea
| 영문(English) |
| 불꽃감지 | ||
|---|---|---|
| 탐지 방법 | 불꽃 IR 센서 (2개) | |
| 감지 거리 및 각도 | 30M / 100° (화원의 크기 1.5M / 감도 10) | |
| 감도 | 1~15 | |
| 감지 시간 | 1, 3, 5, 10 초 | |
| 이벤트 동작 시간 | 5 ~ 60 초 | |
| 비디오 | ||
| 비디오 압축 |
H.265(HEVC) main@L5.1 H.264(AVC) baseline/main/high@L5.2, MJPEG | |
| 해상도 |
스트림1 : 1920×1080 스트림2 : 640×360 ~ 1280×720 스트림3 : 320×184 ~ 640×360 스트림4 : 1280×720 | |
| 비트레이트 | 100Kbps ~ 10Mbps | |
| 비트레이트 제어 | CBR | |
| 프레임레이트 | 최대 30fps@1080p | |
| GoP | 최대 120 | |
| 스트리밍 |
스트림1 : 1920×1080@30fps 스트림2 : 640×360 ~ 1280×720@30fps 스트림3 : 320×184 ~ 640×360@30fps 스트림4 : 1280×720(MJPEG)@5fps | |
| 카메라 | ||
| 이미지센서 | 1/2.8” 2.1Megapixel Starvis CMOS Sensor | |
| 최대 해상도 | 1920(H) × 1080(V) = 2.1M pi×els | |
| 영상출력 | 순차 주사 방식 (Progressive Scan) | |
| 최저조도 | 칼라 | 0.02Lux@50IRE, F1.3 |
| 흑백 | 0.0005Lux@50IRE, F1.3, 0Lux(IR LED On) | |
| 렌즈 | Day & Night | True Day & Night |
| 타입 | f=2.8mm Fixed Mega Pixel Lens | |
| 화각 | H: 108° / V: 60° / D: 128° | |
| 카메라 기능 | Day/Night 전환 | 자동 / 색상 / 흑백 / 외부 / 저조도 / 스케줄 변경 |
| 자동 포커스 | 미지원 | |
| 역광보정 | WDR(120dB), BLC, HLC | |
| 자동이득제어(AGC) | 지원 | |
| 신호 대 잡음비(SNR) | 52dB 이상 | |
| 명암비 개선(ACE) | 지원 | |
| 노이즈제거(DNR) | 지원 | |
| 슬로우셔터(DSS) | OFF / AUTO / x2 / x4 / x8 / x16 / x32 / x64 | |
| 선명도(SHARPNESS) | 0~255 | |
| 영상회전(Mirror) | 좌/우(Horizontal), 상/하( Vertical) | |
| 화이트밸런스 | 자동 / 자동 확장 / 사전 설정 / 수동 | |
| 셔터 | 실내, 실내-흐림방지, 실외, 실외-흐림방지, 깜빡임 방지, 수동 (1/30~1/30000, 11steps) | |
| 프라이버시 마스크 | 지원 (최대 8개) | |
| 이벤트 | 불꽃감지, 움직임 감지, 탬퍼링 감지, 스마트 모션 감지 | |
| 안개제거(DE-FOG) | 지원 | |
| AI 기능 | 영역 침범, 라인크로싱, 배회, 쓰러짐(*옵션), 연기감지(별도 라이선스) | |
| IR거리 | 45m | |
| 카메라 타이틀(OSD) | 크기 | 16 ~ 250 pixel |
| 색 | 검정, 파랑, 녹색, 빨강, 노랑, 흰색 | |
| 정렬 | 왼쪽 상단, 가운데 상단, 오른쪽 상단, 왼쪽 중단, 정가운데, 오른쪽 중단, 왼쪽 하단, 가운데 하단, 오른쪽 하단, 직접입력 | |
| 입출력 | ||
| 알람 | 입력 | 1 TTL level 입력 (3.3V) |
| 출력 | 1 릴레이 출력 (48V/1A) | |
| 비디오 출력 | 출력 방식 | CVBS 1.0 Vp-p / 75Ω composite |
| 해상도 | 720×480@60i, 720×576@50i | |
| 오디오 | 출력 방식 | 1 RCA (1 Vpp) |
| 압축 | G.711 u-law (64Kbps, 8KHz, 16bit Sampling) | |
| 시스템 | ||
| 계정 | 계정별 접근권한 설정, 비밀번호 초기화, 사용자 계정 추가/삭제/수정 | |
| 관리 | 시스템 로그, 시간 설정 | |
| 업그레이드 | Iptool 업그레이드, 웹페이지 업그레이드, 비상 업그레이드 | |
| 유지보수 | 설정 초기화, 재시작, 일부 설정만 초기화, 스케줄 재부팅 (*) | |
| 웹페이지 언어 | 한국어, 영어 | |
| 네트워크 & 소프트웨어 | ||
| 네트워크 & 소프트웨어 | 이더넷 | RJ-45 (10/100BASE-T) |
| 네트워크 타입 | 고정 IP, 자동할당 IP(DHCP) | |
| DDNS | WNS (*), WRS (*) | |
| 포트 | HTTP : 80 / HTTPS : 443 / Onvif : 80 / RTSP : 554 | |
| 네트워크 프로토콜 | HTTP, HTTPS, RTSP/RTP, TCP/IP, UDP, ARP, ICMP, DHCP, NTP, UPnP (*) | |
| 카메라 프로토콜 | Onvif Profile S, WESP | |
| 동시접속 스트리밍 |
NVR(Onvif/Wesp) 최대 2대 WEB 최대 7개 RTSP 최대 4개 | |
| 일광 절약 시간제(DST) | 지원 | |
| 웹 브라우저 | Chrome, Edge, Safari, Firefox | |
| 웹 뷰어 | HTML5 플러그인 프리 웹뷰어(맥, 리눅스, 윈도우 지원) | |
| PC CMS 소프트웨어 | Control Center, Control Center Pro | |
| 모바일 뷰어 | 지원 (Android, iOS) | |
| 릴레이 서버 | WinRDS | |
| 보안 | TLS | 지원 |
| 사용자 접속 로그 | 지원 | |
| IP주소 필터링 | 지원 | |
| 세션 잠금 | 지원 (*) | |
| 동작 환경 및 전원 | ||
| 전원 | PoE(802.3af) | |
| 치수 | 92(W) × 102(H) × 262(D) mm | |
| 소비전력 |
DC : IR OFF : 3.5W - 표준 / IR ON : 7.5W - 최대 PoE : IR OFF : 5.5W - 표준 / IR ON : 10W - 최대 | |
| 동작 온도 | -10°C ~ 45°C(+14°F ~ +113°F) | |
| 동작 습도 | 0% RH ~ 80% RH | |
| 보호 등급 | IP66 (*) | |
| 인증 | KC, FCC, CE | |
| 무게 | 1000g | |
QA2.23
( * 표시: 지원 예정 )
제품의 사양은 성능 및 품질 향상을 위해 사전 예고 없이 변경될 수 있습니다.
[Specification]
| Flame Detector | ||
|---|---|---|
| Detection Method | Flame IR sensor (2) | |
| Detection Distance & Angle | 30M / 100°(Size 1.5M / Sensitivity 10) | |
| Sensitivity | 1~15 | |
| Detection Time | 1, 3, 5, 10 sec | |
| Action Time | 5 ~ 60 sec | |
| Video | ||
| Compression |
H.265(HEVC) main@L5.1, H.264(AVC) baseline/main/high@L5.2, MJPEG | |
| Resolution |
Stream1 : 1920×1080 Stream2 : 640×360 ~ 1280×720 Stream3 : 320×184 ~ 640×360 Stream4 : 1280×720 | |
| Bitrate | 100Kbps ~ 10Mbps | |
| Bitrate Control | CBR | |
| Frame Rate | Max. 30fps@1080p | |
| GoP | Max. 120 | |
| Streaming |
Stream1 : 1920×1080@30fps Stream2 : 640×360 ~ 1280×720@30fps Stream3 : 320×184 ~ 640×360@30fps Stream4 :1280×720(MJPEG)@5fps | |
| Camera | ||
| Image Sensor | 1/2.8” 2.1Megapixel Starvis CMOS Sensor | |
| Max. Resolution | 1920(H) × 1080(V) = 2.1M pi×els | |
| Video Output | Progressive Scan | |
| Min. Illumination | Color | 0.02Lux@50IRE, F1.3 |
| B/W | 0.0005Lux@50IRE, F1.3, 0Lux(IR LED On) | |
| Lens | Day & Night | True Day & Night |
| Type | f=2.8mm Fixed Mega Pixel Lens | |
| Angle | H: 108° / V: 60° / D: 128° | |
| Features | Day/Night | Auto / Color / B&W / Extern / Low Light Color / Scheduled Switch |
| Auto Focus | Lens Calibration, OnePush AF, D&N AF, Zoom Tracking, Power On AF | |
| Image Enhancement | WDR(120dB), BLC, HLC | |
| AGC | Support | |
| SNR | More than 52dB | |
| ACE | Support | |
| DNR | Support | |
| DSS | OFF / AUTO / x2 / x4 / x8 / x16 / x32 / x64 | |
| SHARPNESS | 0~255 | |
| Mirror | left/right(Horizontal), top/bottom( Vertical) | |
| Whitebalance | Auto / AutoExt / Preset / Manual | |
| Shutter | INDOOR, OUTDOOR, INDOOR-ANTI BLUR, OUTDOOR-ANTI BLUR, MANUAL(1/30~1/30000, 11steps) | |
| Privacy Mask | Support (Max. 8) | |
| Event | Flame detection, Motion detection, Tampering detection, Smart MD | |
| DE-FOG | Support | |
| AI feature | Intrusion detection, Line crossing, Loitering / Fall down(*Option) | |
| IR distance | 45m | |
| OSD | Size | 16 ~ 250 pixel |
| Color | Black, Blue, Green, Red, Yellow, White | |
| Position | Adjustable | |
| Input / Output | ||
| Alarm | Input | 1 TTL level (3.3V) |
| Output | 1 Relay (48V/1A) | |
| Video Output | Output | CVBS 1.0 Vp-p / 75Ω composite |
| Resolution | 720×480@60i, 720×576@50i | |
| Audio | Output | 1 RCA (1 Vpp) |
| Compression | G.711 u-law (64Kbps, 8KHz, 16bit Sampling) | |
| System | ||
| User | Access rights per account, initialize password, Account Add/Delete/Modify | |
| Management | System log, Time setting | |
| Upgrade | Iptool upgrade, Webpage upgrade, Emergency upgrade | |
| Maintenance | Initialize Settings, Restart, Initialize partial settings, scheduled reboot (*) | |
| Webpage Language | Korean, English | |
| Network & Software | ||
| Network & Software | Ethernet | RJ-45 (10/100BASE-T) |
| Network Type | Fixed IP, DHCP | |
| DDNS | WNS (*), WRS (*) | |
| Port | HTTP : 80 / HTTPS : 443 / Onvif : 80 / RTSP : 554 | |
| Protocol | HTTP, HTTPS, RTSP/RTP, TCP/IP, UDP, ARP, ICMP, DHCP, NTP, UPnP (*) | |
| IP Camera Protocol | Onvif Profile S, WESP | |
| Simultaneous Live View |
Up to 2 streams with NVR(Onvif/WESP) Up to 7 streams with WEB Up to 4 streams with RTSP | |
| DST | Support | |
| Web Browser | Chrome, Edge, Safari, Firefox | |
| Web settings | Desktop (Mac, Linux and Windows) and multi-platform web setup | |
| PC CMS Software | Control Center, Control Center Pro | |
| Mobile Viewer | Support (Android, iOS) | |
| Relay Server | WinRDS | |
| Security | TLS | Support |
| User Access Logs | Support | |
| IP address filter | Support | |
| Session Close | Support(*) | |
| Environment | ||
| Power | PoE(802.3af) | |

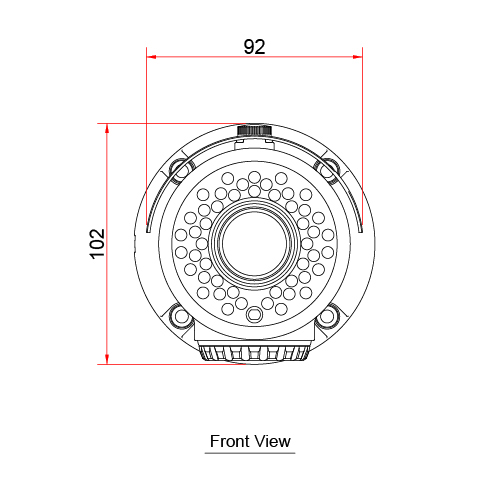

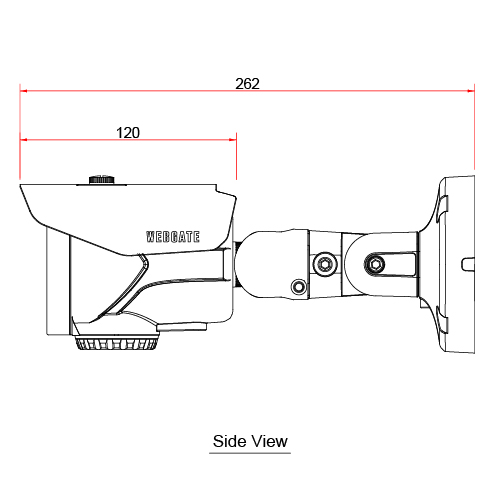

| Dimension | 92(W) × 102(H) × 262(D) mm | |
| Power Consumption |
DC : IR OFF : 3.5W - Standard / IR ON : 7.5W - Max PoE : IR OFF : 5.5W - Standard / IR ON : 10W - Max | |
| Operation Temperature | -10°C ~ 45°C(+14°F ~ +113°F) | |
| Operation Humidity | 0% RH ~ 80% RH | |
| IP level | IP66(*) | |
| Certifications | KC, FCC, CE | |
| Weight | 1000g | |
QA2.23
( * Marks: Scheduled to be supported)
(Specifications are subject to change without notice for product improvement.)
