각 메뉴에 대해 살펴보고 사용법에 대해 알아보록 하겠습니다.
2.1. WebEye Live Image Link
유동 IP회선을 사용하며 Dynamic IP Registration에 등록되어 있는 WebEye에서만 'WebEye Live Image Link'를 이용할 수 있습니다.
WebEye LIve Image Link는 유동 IP회선을 사용하는 WebEye의 영상을 IP가 바뀌어도 별도의 수정없이 영상을 볼 수 있는 페이지를 호출 하는 URL을 생성시켜주는 서비스입니다. 생성된 URL을 자신의 홈페이지에 링크하면 IP가 바뀌어도 변경된 IP로 정보를 가져오기 때문에 유동 IP회선이라도 영상을 홈페이지에 넣을 수 있습니다. 또한 iframe 태그를 사용하면 영상 주변을 자유롭게 디자인하여 완성도를 높일수 있습니다.
[그림 1-1, WebEye HTML Wizard 메인 화면]
[그림 1-1]에서 펌웨어 버전을 선택합니다. 'WebEye Live Image Link'에 선택이 되어 있는 것을 확인 한 후 하단의 '다음'버튼을 클릭합니다.
[그림 1-2, WebEye Live Image Link 2단계 입력 및 선택 화면]
Dynamic IP Registration에 등록후 '공개된 웹아이 목록'에서 Webeye 시리얼번호를 확인 할 수 있으며, 제품에 시리얼번호가 스티커형태로 붙어있습니다. 시리얼 번호를 입력합니다.
유저아이디와 패스워드는 WebEye에 접속 할 수 있는 아이디와 패스워드를 의미합니다. 즉 WebEye 로그인 페이지에서 로그인하기위해 입력하는 아이디와 패스워드 이며, [그림 1-2]의 유저 아이디와 패스워드는 웹아이에 로그인하기 위한 아이디와 패스워드 입니다. 생성된 URL을 통해 보여지게되는 영상페이지에서 입력한 아이디와 패스워드가 소스내에 보여지게 되므로 관리자 아이디와 패스워드는 보안상 넣지 않도록 하십시요.
WebEye 2.x에서는 채널 1번부터 시작합니다. 영상을 보려는 채널번호를 선택합니다.
WebEye 2.x의 영상타입은 2가지로 바뀌였습니다. WebEye 1.x에서는 Server-Push영상이 있었지만, WebEye 2.x에서는 Soket Server의 기술로 인해 어느 타입에서도 Server-Push를 지원하게되었습니다.
ActivX영상은 일반적인 윈도우에서 인터넷 익스플로어를 이용한 영상을 보여줄때 사용하면 됩니다. 또한 WebEye의 경우 윈도우 인터넷 익스플로어 5.5이상에 최적화 되어 있으며, 본 ActivX영상을 선택하시면 됩니다.
Java-Applet영상은 윈도우즈 익스플로어 이외의 브라우저에서 사용할 수 있는 타입입니다. 예를들어 Netscape등의 브라우저에서는 ActivX를 설치 할 수 없으므로 Java-Applet영상을 사용해야 합니다. 여러 플랫폼과 브라우저 지원을 위해서 Java-Applet영상을 사용하여도 되지만 ActivX 영상과 똑같은 속도와 기능을 제공하지는 않습니다.
영상 사이즈는 'TINY', 'QCIF', 'CIF', 'HALF', 'FULL'의 5가지 사이즈를 제공하고 있습니다. WebEye 1.x에서는 가로x세로 사이즈 형태로 표기 했으며, 2.x에서는 용어로 표시합니다. 360x243사이즈가 CIF에 해당하며 기본값으로 표시됩니다.
영상 위치는 불러올 영상위치를 의미합니다. 기본값으로 'left'가 선택되어 있습니다.
입력과 선택이 완료되면 '다음'버튼을 눌러 다음 단계로 진행하시면 됩니다.

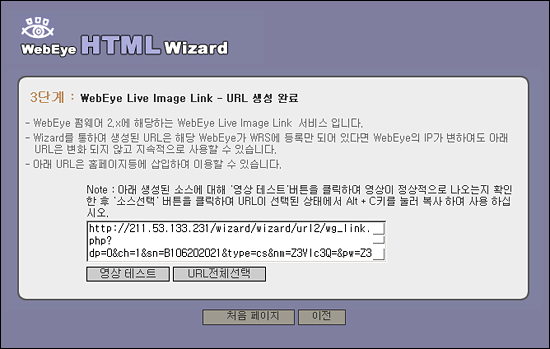

[그림 1-3, WebEye Live Image Link 3단계 URL 생성 화면]
[그림 1-3]은 정상적으로 생성된 URL 소스입니다. '영상 테스트' 버튼을 클릭하여 정상적으로 영상이 보여지는지 확인 한 후 정상임을 확인하고 'URL 전체선택'버튼을 눌러 선택 및 복사 후 원하는 홈페이지에 삽입하여 사용하시면 됩니다.
[그림 1-4, 에러 화면]
2단계에서 '다음'버튼을 눌러 진행했을 때 [그림 1-4]처럼 에러 화면이 나오게되면 Dynamic IP Registration에 등록되어 있지 않거나 시리얼 번호를 잘못 입력했을 가능성이 있습니다. 다시 입력하고도 같은 에러가 나오면 Dynamic IP Registration에 정상적으로 등록이 되어 있는지 확인 하십시오.
2.2. WebEye Log-in Page Link
유동 IP회선을 사용하며 Dynamic IP Registration에 등록되어 있는 WebEye에서만 'WebEye Log-in Link'를 이용할 수 있습니다.
WebEye Log-in Link는 IP가 바뀌더라도 WebEye에 쉽게 접속할 수 있도록 URL을 생성시켜 주는 서비스입니다. Dynamic IP Registration에 등록한 WebEye를 확인하기 위해선 '공개된 웹아이 목록'의 리스트에서 검색하여 찾을 수 있습니다. ADSL, CABLE등의 회선은 수시로 IP가 변동되기 때문에 매번 '공개되 웹아이 목록'리스트에서 검색해야하는 번거로움을 WebEye HTML Wizard를 이용하여 생성한 URL로 WebEye에 쉽게 접근할 수 있습니다.

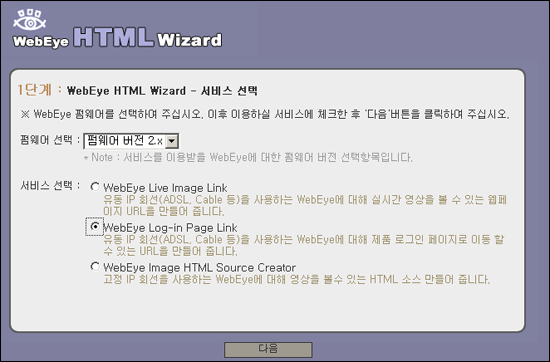

[그림 2-1, WebEye HTML Wizard 메인페이지 서비스 선택화면]
WebEye HTML Wizard 메인 페이지에서 '펌웨어 버전 2.x'를 선택 한 후 'WebEye Log-in Page Link' 서비스를 선택한 후 '다음'버튼을 클릭합니다.

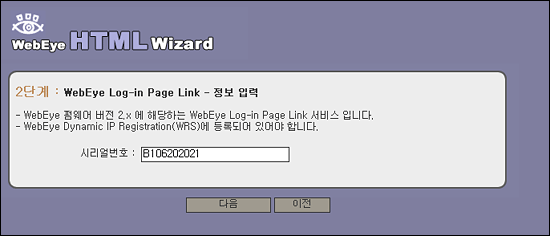

[그림 2-2, WebEye Log-in Page Link 2단계 입력 화면]
Dynamic IP Registration에 등록되어 있는 소유한 WebEye의 시리얼번호를 입력한 후 '다음'버튼을 눌러주십시요.
[그림 2-3, WebEye Log-in Page Link 3단계 URL 생성 화면]
Dynamic IP Registration에 등록된 정상적인 WebEye라면 [그림 2-3]에서처럼 URL이 생성됩니다. '링크 테스트' 버튼을 클릭하여 정상적으로 WebEye 홈페이지로 이동되는지 확인하신 후 URL을 복사하여 사용하시면 됩니다.
만약, [그림 1-4]와 같은 에러 화면이 나오면 시리얼번호를 다시 입력하거나 Dynamic IP Registration서비스 등록을 확인하시기 바랍니다.
2.3. WebEye Image HTML Source Creator
WebEye Image HTML Source Creator 서비스는 고정IP회선의 IP가 변하지 않는 WebEye에 대해 영상을 볼 수 있는 HTML코드를 생성하는 서비스입니다. 유동 IP 환경의 WebEye는 사용할 수 없습니다.
[그림 3-1, WebEye HTML Wizard 메인페이지 서비스 선택화면]
'펌웨어 버전 2.x'를 선택한 후 'WebEye Image HTML Source Creator'를 선택하고 '다음'버튼을 클릭하세요.
[그림 3-2, WebEye Image HTML Source Creator 2단계 입력 화면]
소스를 생성할 WebEye의 IP주소를 넣습니다. '웹아이 포트'의 기본값은 '80'입니다. 만약 WebEye 셋팅시 다른 포트값을 입력하였다면 해당 변경한 포트값을 입력하여 주십시오.
유저아이디와 유저 패스워드는 '2.1. WebEye Live Image Link'에서 설명한것과 같습니다. WebEye에서 로그인 하는 아이디와 패스워드를 입력하여야 하며, 관리자 아이디와 패스워드는 입력하지 않습니다.
이하 채널, 영상타입, 영상사이즈등의 메뉴는 '2.1. WebEye Live Image Link'에서의 설명과 같습니다. 참고하시기 바랍니다.
입력과 선택을 마친후 '다음'버튼을 클릭하세요.
[그림 3-3, WebEye Image HTML Source Creator 3단계 소스 생성화면]
[그림 3-3]과 같이 HTML소스가 생성되며, '영상 테스트' 버튼을 클릭하여 영상이 정상적으로 나오는지 확인 하십시요. 만약 영상이 나오지 않는다면 이전 2단계 입력에서 재 입력 하시기 바랍니다. 영상이 정상적으로 나오면 '전체선택'버튼을 클릭하고 복사 한 후 메모장이나 에디터 프로그램에서 해당 소스를 붙여넣고 '파일명.html' 이나 '파일명.html' 등으로 임의의 디렉토리에 저장합니다.
저장된 디렉토리로 찾아들어가 해당 파일을 더블클릭하면 영상을 볼 수 가 있습니다. 이 파일을 이용하여 디자인등을 변경하여 홈페이지 업로드 하여 사용할 수도 있습니다.
